產品介紹

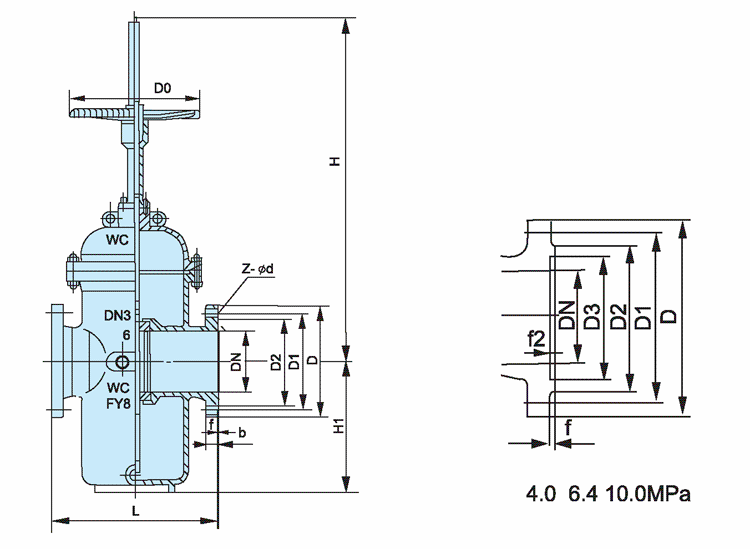

產品名稱：帶導流孔閘閥
產品型號：Z43F
Z43W/F-16C帶導流孔平板閘閥標準規范：
1．設計制造: JB/T5298-91 AP16D
2．結構長度: GBlT12221-89 ANSI B16.10-2000
3．連接尺寸:螺紋， ANSI 816.34-98，法蘭: GB/T9113-2000 ANSI B16.5-96 也可按用戶要求采用JBlT74-94或HG20592-97標準生產。焯接: GBlT12224-89 ANSI 816.25-92
4．適用溫度: -290C ~121℃
5．可按用戶要求加裝齒輪傳動、氣動以及電動等裝置。
Z43W/F-16C帶導流孔平板閘閥應用范圍：
平板閘閥適用于天然氣，石油，化工，環保，城市管道，燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。
Z543型帶導流孔單閘板式平板閘閥適用于天然氣開采和凈化的長輸管線。
Z543WF-16C帶導流孔平板閘閥結構特點：
1、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使平板閘閥進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門
2、在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線
3、采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊病
4、平板閘閥關閉時能自動卸掉內腔高壓，保證使用安全
5、全封閉結構，防護性能好，可適應全天候要求
6、閥座的密封結構應為彈性有預緊力，上、下游密封座同時密封的結構。閥座與密封物間始終為面對面密封。
7、閥座有自清洗功能，并且在閥門開啟或關閉過程中不受氣流的直接沖刷。閥座應由有潤滑、不磨損材料制成。
8、閥門執行機構的故障不會影響到閥門的其它部分，維修和更換工作能夠在不拆下閥門的情況下進行。
